Reliability Block Diagrams (RBD) — визуализация надежности систем

Reliability Block Diagrams (RBD, блок-схема или структурная схема надежности) - это один из методов анализа надежности системы, существует уже очень давно, помогая системным инженерам понять, как различные элементы и их взаимосвязи могут повлиять на общую надежность и работу системы. Построив логическую схему системы, можно получить отличное представление о том, где находятся ее слабые звенья и как надежность отдельных компонентов влияет на общую надежность системы. В некоторых случаях RBD может показать, что предусмотренная вами избыточность некоторых компонентов на самом деле не так эффективна, как вы думаете. Система, если рассматривать ее логически и физически, может выглядеть совершенно по-разному. RBD показывает не физические связи, а показывает логические зависимости между компонентами с точки зрения надежности.

Метод анализа RBD применяют на стадии разработки концепции. Разработка RBD должна начинаться как часть анализа требований, и непрерывно расширяться до более глубокого уровня детализации по мере увеличения данных для принятия решений.

Построение RDB эффективно и полезно для моделирования сложных систем, таких, например, как:

  • систем с резервированием функций,
  • систем с внутренними функциональными взаимозависимостями.

Пока система функционирует от точки старта до конечной точки, она рассматривается как работоспособная, даже после отказа отдельных её компонентов. Например, самолет, у которого два двигателя, может продолжать полет даже с одним исправным двигателем.

Для чего нужны RBD в SRE?

Проблемы без RBD

  • "Система падает, но непонятно, какой компонент критичен"
  • "Мы добавили резервирование, но надежность почему-то не выросла"
  • "Не знаем, где вложиться в улучшения для максимального эффекта"

Что дают RBD

  1. Визуализацию точек отказа - видим уязвимые места
  2. Количественную оценку - считаем математически точную надежность
  3. Архитектурное проектирование - проектируем системы с нужной надежностью
  4. Обоснование инвестиций - показываем, какие компоненты нужно улучшать для улучшения общей надежности

Базовые элементы RBD и как они считаются

Последовательное соединение (Series)

flowchart LR Start[Вход] --> A[Компонент A<br/>R=0,99] A --> B[Компонент B<br/>R=0,98] B --> C[Компонент C<br/>R=0,995] C --> End[Выход] style Start fill:#e1f5fe style End fill:#e1f5fe

Логика: Все компоненты в цепочке должны работать. Формула: R_total = R_A * R_B * R_C Пример: Веб-сервер → Приложение → БД

Параллельное соединение (Parallel)

flowchart TD Start[Вход] --> Split{ } Split --> A[Компонент A<br/>R=0,99] Split --> B[Компонент B<br/>R=0,99] A --> Join{ } B --> Join{ } Join --> End[Выход] style Start fill:#e1f5fe style End fill:#e1f5fe style Split fill:#f5f5f5,stroke:#ccc style Join fill:#f5f5f5,stroke:#ccc

Логика: Достаточно работы хотя бы одного компонента. Формула: R_total = 1 - (1 - R_A) * (1 - R_B) Пример: Два независимых CDN-провайдера

Соединение "K из N" (K-out-of-N)

flowchart TD Start[Вход] --> Split{ } Split --> A[Компонент A<br/>R=0,95] Split --> B[Компонент B<br/>R=0,95] Split --> C[Компонент C<br/>R=0,95] A --> Logic[Логика 2 из 3<br/>2+ должны работать] B --> Logic C --> Logic Logic --> End[Выход] style Start fill:#e1f5fe style End fill:#e1f5fe style Logic fill:#e8f5e8 style Split fill:#f5f5f5

Логика: Должны работать как минимум K из N компонентов. Формула: Сумма вероятностей всех рабочих комбинаций Пример: 2 из 3 серверов в кластере

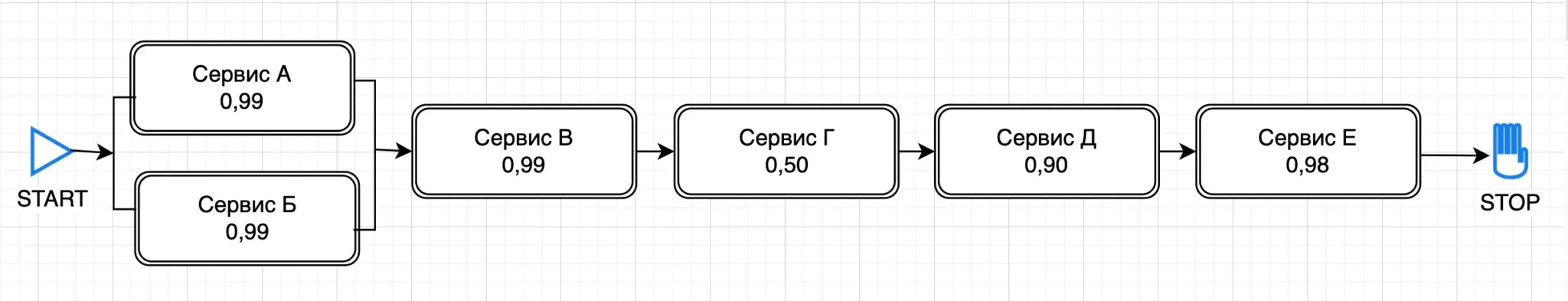

Давайте приступим к самому интересному — нарисуем схему какой-нибудь системы, очень примерную, просто блоками, один блок — один элемент:

Как думаете, какова вероятность того, что каждый блок в этой схеме будет доступен в любой момент времени?

Давайте посчитаем: возьмите значения надежности каждого и перемножьте их: ((0,99+0.99)/2) * 0,99 * 0,5 * 0,9 * 0,98 = 0,43 Надежность этой системы в любой момент времени составляет всего 43%, и вероятность сбоя в системе составляет 57%!

Очевидно, что “Сервис Г” снижает надежность нашей системы.

На диаграмме есть “запараллеленые” сервисы А и Б (сервис А резервирует сервис Б и наоборот). Такое резервирование может (но не всегда) значительно повысить надежность системы, у каждого из них надежность 99% и те же 99% — их “общая надежность”: (0,99 +0,99)/2 = 0,99.

Параллельное соединение указывает на избыточность или множественность путей выполнения чего-либо, а последовательное — говорит о том, что при выходе любого компонента из строя, сломается все остальное. Большинство систем — это просто последовательная цепочка сервисов.

Теперь, когда мы нарисовали примерную диаграмму нашего сервиса, можно начинать поиск данных, которые можно использовать для получения реальных значений для каждого блока. Обычно, в редкой организации они есть, чаще всего их нет. В любом случае, поиск таких данных - адски сложная задача.

На данный момент мы ищем только относительные и качественные значения. Нет необходимости слишком глубоко копаться в данных или проводить точный статистический анализ. Мы просто ищем очевидные слабые звенья в нашей цепочке и думаем, как эти звенья устранить или, хотя бы, усилить.

Если у вас есть только молоток, то все выглядит как гвоздь 🙂 RBD можно использовать не только для систем или оборудования, точно так же можно разрисовать ваши процессы, и все остальное, что может быть представлено в виде наборов последовательных или параллельных связей. Задайте вероятность того, что каждый из них будет функционировать, и вы сможете быстро получить представление об общей эффективности и надежности системы.

Найдите слабое звено, выясните, почему оно слабое, как его можно усилить (да, придется потратить время и деньги) - и ваша система будет работать намного лучше.

Практический пример: Расчет надежности SaaS-приложения

Архитектура системы в RBD

flowchart LR Internet[Интернет] --> CDN[CDN<br/>R=0,9999] CDN --> LB[Балансировщик<br/>R=0,9995] LB --> FE[Фронтенд<br/>R=0,999] FE --> API[API Gateway<br/>R=0,9995] API --> Services{ } subgraph "Параллельные сервисы" Services --> SA[Сервис A<br/>R=0,998] Services --> SB[Сервис B<br/>R=0,998] end SA --> DB[База данных<br/>R=0,9999] SB --> DB DB --> Response[Ответ] style Internet fill:#e1f5fe style Response fill:#e1f5fe style Services fill:#f5f5f5,stroke:#ccc

Допустим, известна надежность компонентов:

  • CDN: 99,99%
  • Балансировщик: 99,95%
  • Фронтенд: 99,9%
  • API Gateway: 99v95%
  • Сервис А: 99,8%
  • Сервис Б: 99,8%
  • База данных: 99,99%

Расчет шаг за шагом

  1. Сервисы A и B параллельно (достаточно одного): R_сервисы = 1 - (1 - 0,998) * (1 - 0,998) = 1 - (0,002 * 0,002) = 1 - 0,000004 = 0,999996 (99,9996%)

  2. Добавляем БД последовательно: R_сервисы+БД = 0,999996 * 0,9999 = 0,999896 (99,9896%)

  3. Вся цепочка последовательно: R_общая = 0,9999 * 0,9995 * 0,999 * 0,9995 * 0,999896 = 0,9977 (99,77%)

Вывод

Общая надежность системы — 99,77%, что соответствует примерно 19 часов простоя в год. Самый слабый компонент — фронтенд (99,9%).

Учет временных факторов

Экспоненциальное распределение отказов

Для компонентов, чьи отказы следуют экспоненциальному распределению:

R(t) = e^(-λt)

где:

  • λ = частота отказов (failures per unit time)
  • t = время

Пример: Сервер с MTBF = 1000 часов

graph LR subgraph "Расчет надежности за 24 часа" direction LR MTBF[MTBF = 1000ч] --> Lambda[λ = 1/1000 = 0,001] Lambda --> Formula[R t = e⁻⁽λ×t⁾] Formula --> Calc[R 24 = e⁻⁽⁰·⁰⁰¹×²⁴⁾] Calc --> Result[= 0,976 97,6%] end style MTBF fill:#e1f5fe style Result fill:#e8f5e8,stroke:#4caf50

Продвинутые сценарии

Горячее резервирование (Hot Standby)

flowchart TD Start[Вход] --> Router{Маршрутизатор} Router --> Active[Основной<br/>R=0,99] Router --> Standby[Резервный горячий<br/>R=0,99] Active --> Service[Сервис] Standby -.->|Готов к работе| Service Service --> End[Выход] style Active fill:#ffebee,stroke:#f44336 style Standby fill:#e8f5e8,stroke:#4caf50 style Router fill:#f5f5f5,stroke:#ccc

Формула: R = R_основной + (1 - R_основной) * R_резервный

Холодное резервирование (Cold Standby)

flowchart TD Start[Вход] --> Active[Основной<br/>R=0,99] Active --> Service[Сервис] Standby[Резервный холодный<br/>R=0,99] -->|Выключен| Idle Active -->|При отказе| Switch[Переключатель<br/>P=0,95] Switch -->|Активирует| Standby Standby --> Service Service --> End[Выход] style Active fill:#ffebee,stroke:#f44336 style Standby fill:#fff8e1,stroke:#ff9800 style Switch fill:#e1f5fe,stroke:#2196f3

Формула: R = R_основной + (1 - R_основной) * R_резервный * P_switch

Сложная система e-commerce

flowchart TD User[Пользователь] --> CDNCluster subgraph "CDN (2 из 3)" CDNCluster{ } CDN1[CDN 1<br/>R=0,999] --> CDNCluster CDN2[CDN 2<br/>R=0,999] --> CDNCluster CDN3[CDN 3<br/>R=0,999] --> CDNCluster end CDNCluster --> LBs subgraph "Балансировщики" LBs{ } LB_Active[Активный<br/>R=0,999] --> LBs LB_Standby[Резервный<br/>R=0,999] -.-> LBs end LBs --> WebCluster subgraph "Веб-серверы (5 узлов)" WebCluster{ } Web1[Web 1<br/>R=0,998] --> WebCluster Web2[Web 2<br/>R=0,998] --> WebCluster Web3[Web 3<br/>R=0,998] --> WebCluster Web4[Web 4<br/>R=0,998] --> WebCluster Web5[Web 5<br/>R=0,998] --> WebCluster end WebCluster --> API subgraph "API Gateway (актив-актив)" direction LR API{ } API1[API 1<br/>R=0,9995] --> API API2[API 2<br/>R=0,9995] --> API end API --> Services subgraph "Микросервисы" Cart[Корзина<br/>R=0,999] Payment[Платежи<br/>R=0,9995] Inventory[Инвентарь<br/>R=0,998] end Services --> DBCluster subgraph "БД Master-Slave" direction LR DBCluster{ } Master[Master<br/>R=0,9999] --> DBCluster Slave[Slave<br/>R=0,9998] -.-> DBCluster end DBCluster --> Response[Ответ] style User fill:#e1f5fe style Response fill:#e1f5fe

Инструменты для работы с RBD

Ручной расчет

  • Формулы в Excel/Google Sheets
  • Python с библиотеками:

```python import reliability from reliability.RBD import RBD

system = RBD(method='series', blocks=[0.999, 0.998, 0.9995]) print(f"System reliability: {system.reliability}") ```

И не забывайте, что стопроцентная надежность бессмысленна и вы никогда ее не добьетесь (про реальность добавления девяток к аптайму).

Что полезного мы получаем, когда пользуемся RBD для построения модели системы:

  • расчёты наработки на отказ (MTBF) всей системы в целом,
  • показатели доступности системы,
  • показатели надёжности системы,
  • оценки стоимости (эксплуатации, обслуживания…) системы,
  • возможность создания оптимальной модели обеспечения системы запасными компонентами.

Интеграция с SRE-процессами

  1. При проектировании: Включаем RBD в архитектурные ревью
  2. При инцидентах: Обновляем RBD на основе постмортемов
  3. При планировании: Используем для расчета error budget

Практические рекомендации для SRE

Когда использовать RBD

graph TD Start[Критерии использования RBD] --> Decision{Стоит ли использовать RBD?} Decision -->|Да| UseCases[Использовать RBD] Decision -->|Нет| SkipCases[Не использовать RBD] UseCases --> UC1[Новая система<br/>проектирование] UseCases --> UC2[Редизайн<br/>существующей системы] UseCases --> UC3[Обоснование<br/>инвестиций] UseCases --> UC4[Анализ<br/>моделей отказа] SkipCases --> SC1[Очень сложные<br/>системы >50 компонентов] SkipCases --> SC2[Системы с<br/>нестабильными компонентами] SkipCases --> SC3[Быстрые<br/>прототипы] style UseCases fill:#e8f5e8,stroke:#4caf50 style SkipCases fill:#ffebee,stroke:#f44336

Типичные ошибки

flowchart TD Start[Типичные ошибки RBD] --> Mistake1[Игнорирование<br/>зависимости отказов] Start --> Mistake2[Нереалистичные<br/>данные] Start --> Mistake3[Пренебрежение<br/>MTTR] Mistake1 --> Solution1[Добавлять общие<br/>точки отказа] Mistake2 --> Solution2[Использовать данные<br/>мониторинга] Mistake3 --> Solution3[Добавлять MTTR<br/>в модель] Solution1 --> Good[Корректная модель] Solution2 --> Good Solution3 --> Good style Mistake1 fill:#ffebee,stroke:#f44336 style Mistake2 fill:#ffebee,stroke:#f44336 style Mistake3 fill:#ffebee,stroke:#f44336 style Solution1 fill:#e8f5e8,stroke:#4caf50 style Solution2 fill:#e8f5e8,stroke:#4caf50 style Solution3 fill:#e8f5e8,stroke:#4caf50 style Good fill:#e1f5fe,stroke:#2196f3

Пример: Расчет улучшения надежности

Исходная система

flowchart LR Start[Вход] --> A[Сервис A<br/>R=0,999] A --> B[Сервис B<br/>R=0,995] B --> End[Выход<br/>R=0,994] style Start fill:#e1f5fe style End fill:#ffebee,stroke:#f44336

Надежность: 0.999 * 0.995 = 0,994 (99,4%)

После добавления резервирования

flowchart TD Start[Вход] --> A[Сервис A<br/>R=0,999] A --> Parallel{ } Parallel --> B1[Сервис B1<br/>R=0,995] Parallel --> B2[Сервис B2<br/>R=0,995] B1 --> Join{ } B2 --> Join{ } Join --> End[Выход<br/>R=0,998975] style Start fill:#e1f5fe style End fill:#e8f5e8,stroke:#4caf50 style Parallel fill:#f5f5f5,stroke:#ccc style Join fill:#f5f5f5,stroke:#ccc

Надежность сервиса B: 1 - (1-0,995)^2 = 0,999975 Общая надежность: 0,999 * 0,999975 = 0,998975 (99,8975%)

Сравнение эффекта

gantt title Сравнение простоя до и после улучшения dateFormat HH axisFormat %H ч section До улучшения (99,4%) Простой :crit, 00, 53h section После улучшения (99,8975%) Простой :active, 00, 9h

Улучшение в 6 раз! (с 53 до 9 часов простоя в год)

Интеграция RBD с SLO/Error Budget

От моделей к SLO

flowchart LR RBD[RBD Модель<br/>Расчет надежности] --> SLO[Определение SLO<br/>SLO ≤ RBD] SLO --> Budget[Расчет Error Budget<br/>EB = 1 - SLO] Budget --> Monitoring[Мониторинг<br/>Факт vs План] Monitoring --> Improvements[Улучшения<br/>Обновление RBD] Improvements --> RBD style RBD fill:#e1f5fe,stroke:#2196f3 style SLO fill:#fff8e1,stroke:#ff9800 style Budget fill:#ffebee,stroke:#f44336 style Monitoring fill:#e8f5e8,stroke:#4caf50

Пример интеграции

flowchart TD subgraph "Расчет Error Budget" RBD[RBD надежность: 99,95%] --> SLO[Устанавливаем SLO: 99,9%<br/>Консервативный подход] SLO --> Formula[EB = 1 - 0,999 = 0,001] Formula --> Hours[EB часов = 0,001 * 720 = 0,72 ч/мес] Hours --> Allowance[≈ 43 минут/месяц] end style RBD fill:#e1f5fe style SLO fill:#fff8e1,stroke:#ff9800 style Allowance fill:#ffebee,stroke:#f44336

Заключение

Reliability Block Diagrams — это не просто математическая абстракция, а практический инструмент SRE.

Главный принцип: Надежность проектируется, а не возникает сама собой. RBD помогает делать это проектирование осознанно и эффективно.

Упражнения для читателя

  1. Создайте RBD для какой-то из ваших систем
  2. Рассчитайте теоретическую надежность
  3. Сравните с фактической (из мониторинга)
  4. Удивитесь
  5. Определите самое слабое звено
  6. Предложите улучшение и пересчитайте RBD
